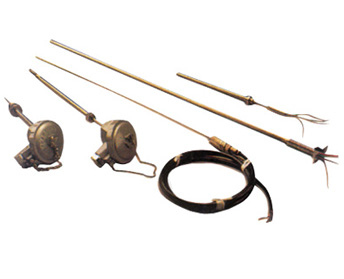

WZPK系列铠装铂电阻

一、用途及特性

铠装铂电阻是一种温度传感器,它比装配式铂电阻直径小,易弯曲,适宜安装在装配式铂电阻无法安装的场合,具有精确灵敏、热响应时间快、质量稳定、使用寿命长等优点。

铠装铂电阻外保护管采用不锈钢,内充满高密度氧化物质绝缘体,因此,它具有很强的抗污染和优良的机械强度,适合安装环境恶劣的场合。

铠装铂电阻可用于测量 -200 ~ +420 ℃范围内温度,可直接用铜导线和二次仪表相连接使用。它具有良好的电输出特性,可为显示仪、记录仪、调节器、扫描器、数据记录仪以及电脑提供精确的输入值。

二、工作原理

铠装铂电阻工作原理与普通热电阻相同。

三、主要技术参数

1. 热电阻感温元件在 0 ℃时的电阻值( R0 )和它在 100 ℃时的电阻 R ( R100 )的比值:( R100/R0 )

分度号 Pt100:A 级 R0=100 ± 0.06 Ω

B 级 R0=100 ± 0.12 Ω

W100=R ( 100 ℃) /R ( 0 ℃)= 1.3850

2.测量范围和允差

热电阻类别 测量范围(℃) 分度号 允差t(℃)
WZP型铂电阻 -200~+420 Pt100 A级±(0.15+0.00 2|t|)
B级±(0.30+0.00 5|t|)

3. 热响应时间

在温度出现阶跃变化时,热电阻的输出变化至相当于该阶跃变化的 50 %,所需的时间,称为热响应时间,用τ 0.5 表示。

4. 绝缘电阻

常温绝缘电阻的试验电压可取直流 10 ~ 100V 任意值,环境温度在 12 ~ 35 ℃范围内,相对湿度应不大于 80 %;常温绝缘电阻值应不小于 100M Ω。

5. 自热影响

热电阻允许通过的大测量电流为 5mA, 由此产生的温升不大于 0.3 ℃。

四、铠装铂电阻分类

1. 接线盒分类

铠装接线盒目前简易式、防水式、插座式、连接导线多种结构型式。

2. 安装固定形式

铠装热电阻固定装置有:固定卡套式,可动卡套式,固定法兰式,可动法兰式四种结构型式。

铠装热电阻外径固定装置代号和尺寸 Ф8 Ф6 Ф5 (Ф4) Ф4 Ф3 Ф2
M M16×1.5 M12×1.5
S 22 19

注:括号内数字这档规格一般不予采用,如需要作特殊规格订货。

为了适应不同行为对固定法盘的焊接结构、尺寸不同的需要,用户可以实际情况特殊订货。

铠装热电阻外径固定装置代号和尺寸 Ф8 Ф6 Ф5 (Ф4) Ф4 Ф3 Ф2
D Ф60 Ф50
D0 Ф42 Ф36
D1 Ф24 Ф20
S 22 19
d Ф9 Ф7

注:括号内的数字这档规格一般不予采用。仅用于特殊订货。

五、型号规格

1.简易式端子铠装铂电阻

型 号

分度号

热响应时间 τ0.5(s) 长度L(mm) 安装固定装置
wzpk-103

Pt100

≤3

单支长度100

150

200

250

300

400

500

750

1000

双支长度100

150

200

250

300

400

500

无固定装置
wzpk-104 ≤5
wzpk-105 ≤8
wzpk-106 ≤12
wzpk2-105 ≤8
wzpk2-106 ≤12
wzpk-203 ≤3 固定卡套螺栓接头
wzpk-204 ≤5
wzpk-205 ≤8
wzpk-206 ≤12
wzpk2-205 ≤8
wzpk2-206 ≤12
wzpk-303 ≤3 可动卡套螺栓接头
wzpk-304 ≤5
wzpk-305 ≤8
wzpk-306 ≤12
wzpk2-305 ≤8
wzpk2-306 ≤12
wzpk-403 ≤3 固定卡套法兰
wzpk-404 ≤5
wzpk-405 ≤8
wzpk-406 ≤12
wzpk2-405 ≤8
wzpk2-406 ≤12
wzpk-503 ≤3 可动卡套法兰
wzpk-504 ≤5
wzpk-505 ≤8
wzpk-506 ≤12
wzpk2-505 ≤8
wzpk2-506 ≤12

2.防水式接盒铠铂电阻

型 号 分度号 热响应时间 τ0.5(s) 长度L(mm) 安装固定装置
wzpk-133 Pt100 ≤3

单支长度100

150

200

250

300

400

500

750

1000

双支长度100

150

200

250

300

400

500

无固定装置
wzpk-134 ≤5
wzpk-135 ≤8
wzpk-136 ≤12
wzpk2-135 ≤8
wzpk2-136 ≤12
wzpk-233 ≤3 固定卡套螺栓接头
wzpk-234 ≤5
wzpk-235 ≤8
wzpk-236 ≤12
wzpk2-235 ≤8
wzpk2-236 ≤12
wzpk-333 ≤3 可动卡套螺栓接头
wzpk-334 ≤5
wzpk-335 ≤8
wzpk-336 ≤12
wzpk 2 -335 ≤8
wzpk 2 -336 ≤12
wzpk-433 ≤3 固定卡套法兰
wzpk-434 ≤5
wzpk-435 ≤8
wzpk-436 ≤12
wzpk 2 -435 ≤8
wzpk 2 -436 ≤12
wzpk-533 ≤3 可动卡套法兰
wzpk-534 ≤5
wzpk-535 ≤8
wzpk-536 ≤12
wzpk 2 -535 ≤8
wzpk 2 -536 ≤12

3.插座式端子铠装铂电阻

型号 分度号 热响应时间 τ0.5(s) 长度L(mm) 安装固定装置
wzpk-163 Pt100 ≤3

单支长度100

150

200

250

300

400

500

750

1000 双支长度100 150 200 250 300 400 500

无固定装置
wzpk-164 ≤5
wzpk-165 ≤8
wzpk-166 ≤12
wzpk 2 -165 ≤8
wzpk 2 -166 ≤12
wzpk-263 ≤3 固定卡套螺栓接头
wzpk-264 ≤5
wzpk-265 ≤8
wzpk-266 ≤12
wzpk 2 -265 ≤8
wzpk 2 -266 ≤12
wzpk-363 ≤3 可动卡套螺栓接头
wzpk-364 ≤5
wzpk-365 ≤8
wzpk-366 ≤12
wzpk 2 -365 ≤8
wzpk 2 -366 ≤12
wzpk-463 ≤3 固定卡套法兰
wzpk-464 ≤5
wzpk-465 ≤8
wzpk-466 ≤12
wzpk 2 -465 ≤8
wzpk 2 -466 ≤12
wzpk-563 ≤3 可动卡套法兰
wzpk-564 ≤5
wzpk-565 ≤8
wzpk-566 ≤12
wzpk 2 -565 ≤8
wzpk 2 -566 ≤12

4.带连接导线铠装铂电阻

型 号 分度号 热响应时间 τ0.5(s) 长度L(mm) 安装固定装置
wzpk-173 Pt100 ≤3

单支长度100

150

200

250

300

400

500

750

1000

双支长度100

150

200

250

300

400

500

无固定装置
wzpk-174 ≤5
wzpk-175 ≤8
wzpk-176 ≤12
wzpk 2 -175 ≤8
wzpk 2 -176 ≤12
wzpk-273 ≤3 固定卡套螺栓接头
wzpk-274 ≤5
wzpk-275 ≤8
wzpk-276 ≤12
wzpk 2 -275 ≤8
wzpk 2 -276 ≤12
wzpk-373 ≤3 可动卡套螺栓接头
wzpk-374 ≤5
wzpk-375 ≤8
wzpk-376 ≤12
wzpk 2 -375 ≤8
wzpk 2 -376 ≤12
wzpk-473 ≤3 固定卡套法兰
wzpk-474 ≤5
wzpk-475 ≤8
wzpk-476 ≤12
wzpk 2 -475 ≤8
wzpk 2 -476 ≤12
wzpk-573 ≤3 可动卡套法兰
wzpk-574 ≤5
wzpk-575 ≤8
wzpk-576 ≤12
wzpk 2 -575 ≤8
wzpk 2 -576 ≤12
