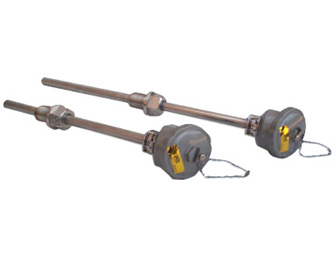

WZ系列可拆卸式热电阻

WZ系列可拆卸式热电阻

一、概述

工业用热电阻作为测量温度的传感器,通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从 -200 ℃至 +420 ℃范围内的液体、蒸汽、气体介质以及固体的温度。
根据国家规定,我公司生产符合 IEC 标准分度号的 Pt100 铂热电阻和符合专业标准分度号的 Cu50 铜热电阻两大类可拆卸式、统一设计型热电阻。

二、 工作原理和基本结构
1. 热电阻的工作原理是利用感温元件的自身电阻值随着温度的而变化的我来测量温度的,如与显示仪表、记录仪表配套使用,即可显示出电阻相对应的温度值。当被测介质中有温度梯度存在时,所测得的温度是感温元件所在范围内介质层中的平均温度。
2. 可拆卸式热电阻主要由接线盒保护管、接线端子、绝缘套管和感温元件组成基本结构,并配以各种安装固定装置组成。
接线盒形式主要有防水式、插座式和小接线盒等形式。

三、主要技术参数

1. 测量范围和允差

热电阻类别

测量范围(℃)

分度号

允差Δ t( ℃ )

WZP 型铂电阻

-200 ~ +420

Pt100

A 级±( 0.15+0.002|t| )

B 级±( 0.30+0.005|t| )

WZC 型铜电阻

-50 ~ +100

Cu50

+(0.3+6.0 × 10 -3 |t|)

注:( 1 )式中 |t| 为感温元件的实测温度值。
( 2 ) A 级允差不适用于 t > 650 ℃的温度范围,且A级允差不适用于采用二线制药伯热电阻。
2. 热电阻感温元件 0 ℃时的电阻值( R0 )和它在 100 ℃的电阻值( R100 )的比值:( R100/R0 )
分度号 Pt100: A 级  R0=100 ± 0.006 Ω

B 级  R0=100 ± 0.12 Ω

R100/R0=1.3851

分度号 Cu50: R0=50 ± 0.05 Ω
R100/R0=1.428 ± 0.002

3. 热电阻小置入深度
一般不小于 300mm (特殊产品例外)
4. 绝缘电阻
常温绝缘电阻的试验电压可取直流 10 ~ 100V 任意值,环境温度在 15 ~ 35 ℃范围内,相对湿度应不大于 80 %,常温绝缘电阻应不小于 100M Ω。

5. 自热影响
铂电阻允许通过的大测量电流为 5mA, 由此产生的温升不大于 0.3 ℃。
热电阻长度与置深规格如下表

Ф 16

Ф 12

总长 L(mm)

置深 I(mm)

总长 L ( mm )

置深 I(mm)

300

350

400

450

550

650

900

1150

1400

1650

2150

150

200

250

300

400

500

750

1000

1250

1500

2000

225

250

300

350

450

550

650

900

1150

75

100

150

200

300

400

500

750

1000

四、型号规格

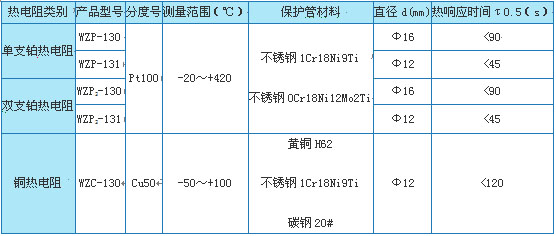

1. 无固定装置热电阻

WZ系列可拆卸式热电阻


2. 螺纹式热电阻

WZ系列可拆卸式热电阻

3. 活动法兰式热电阻

热电阻类别

产品型号

分度号

测量范围(℃)

保护管材料

直径 d(mm)

热响应时间τ 0.5 ( s )

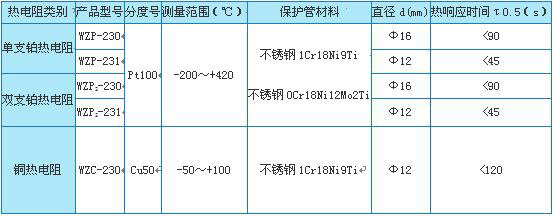

单支铂热电阻

WZP-330

Pt100

-200 ~ +420

不锈钢 1Cr18Ni9Ti

不锈钢 0Cr18Ni12Mo2Ti

Ф 16

<90

WZP-331

Ф 12

<45

双支铂热电阻

WZP 2 -330

Ф 16

<90

WZP 2 -331

Ф 12

<45

铜热电阻

WZC-330

Cu50

-50 ~ +100

不锈钢 1Cr18Ni9Ti

Ф 12

<120

4. 固定法兰式 (a) 、 (b) 热电阻

产品型号

固定法兰规格

代号

D0

D1

D2

H

WZP-430

a

Ф 105

Ф 75

Ф 55

16

WZP-431

b

Ф 95

Ф 65

Ф 45

16

WZP 2 -430

a

Ф 105

Ф 75

Ф 55

16

WZP 2 -431

b

Ф 95

Ф 65

Ф 45

16

WZC-430

a

Ф 105

Ф 75

Ф 75

16

WZP-431

WZP 2 -431

Ф 115

Ф 85

Ф 65

18

 固定法兰

热电阻类别

产品型号

分度号

测量范围(℃)

保护管材料

直径 d(mm)

热响应时间τ 0.5 ( s )

单支铂热电阻

WZP-430

Pt100

-200 ~ +420

不锈钢 1Cr18Ni9Ti

不锈钢 0Cr18Ni12Mo2Ti

Ф 16

<90

WZP-431

Ф 12

<45

双支铂热电阻

WZP 2 -430

Ф 16

<90

WZP 2 -331

Ф 12

<45

铜热电阻

WZC-430

Cu50

-50 ~ +100

不锈钢 1Cr18Ni9Ti

Ф 12

<120

5. 固定螺纹锥形保护管式 (a) 、 (b) 热电阻

产品型号

固定法兰规格

代 号

M0

WZP-630,631

a

M33 × 2

WZP 2 -630,631

WZP 2 -630A,631A

b

G1 ″

热电阻类别

产品型号

分度号

测量范围(℃)

保护管材料

规格

热响应时间τ 0.5 ( s )

总长 L ( mm )

置深 I ( mm )

单支铂热电阻

WZP-630 , 631

Pt100

-200 ~ +420

不锈钢 1Cr18Ni9Ti

300

350

450

550

150

200

300

400

<120

双支铂热电阻

WZP-630 , 631

产品选型及订货须知

1. 在选用及订货时,请注明 a )产品型号 ; b )分度号 ; c )保护管材料及规格(直径) ; d )保护管总长 L 及置入深度( I); e )固定装置型式, (f) 产品实际测量范围。

2. 螺纹式固定装置型式在订货时不标注均为固定外螺纹 M27 × 2 ,(其余螺纹固定型式均需注明)

3. 因用户特殊需要而与上述产品型号不符者,需要专门制造的产品,请注明您的特殊技术要求,来(或函)与我公司有关责任部门联系特殊订货。
