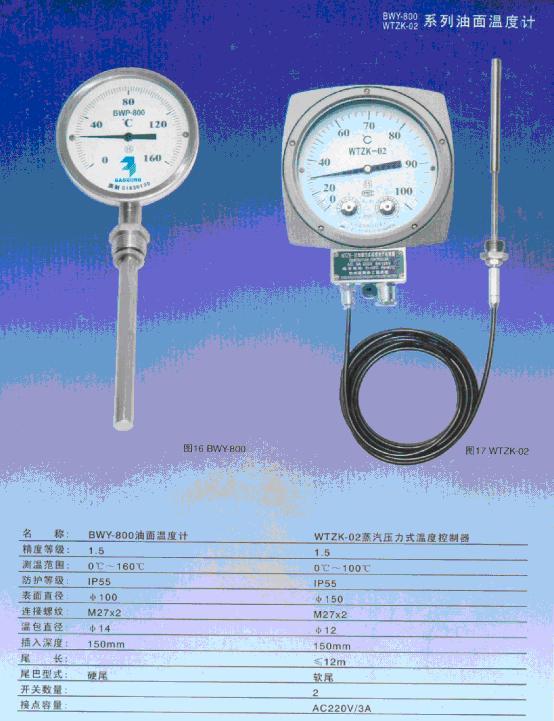

WTZK 温度指示控制器

WTZK 温度指示控制器

压力式温度指示控制器说明书下载

用途和原理

   WTZK 温度指示控制器,主要用于 800KVA 以上的变压器油温测量及控制,仪表具有良好的防护性能,在户外条件下能正常工作。 WTZK 一器型温度指示控制器装有二个可调节的控制开关,根据需要分别用于报警,控制等。 WTZK 一 03 型温度指示控制器具有高温度指示装置,能记录曾经到达过的高温度值。 WTZK 一02/03型温度指示控制器结构新颖,因此具有指示控制精度高,性能稳定可靠,灵敏度高,指示和控制同步,开关负载功率大,仪表外形薄,搞振性能好等特点。 WTZK 一02/03型温度指示控制器主要由感温包、毛细管和弹性元件三部分组成。在该三部分组成的密闭系统内感温介质,随着被测温度的变化、温包内感温介质和饱和蒸气压力也随之变化,压力变化使弹性元件的自由端产生相对应的位移,并推动指示系统,控温开关达到测量油温和输出信号的目的. WTZK 一 30TH 型温度指示控制器还能在湿热气候条件下使用。
主要技术指标 :
防尘、防水性能符合 GB4208 一 84 《 外壳防护等级的分类 》 中 IP55 的规定。 WTZK 03TH 型温度指示控制器的防潮、抗霉、耐盐雾、耐热性能附合 JB4159 《 热带电工产品通用技术要求 》 中的有关规定。在环境温度一 40 ~十 50 ℃ 相付湿度不大于 90 %的条件下,控制器能够连续正常工
温度指示:精度 1 . 5 级 时间常数<15秒 单向园型分度: 0 一 100 ℃ 非线性 20 一 120 ℃ 非线性.
温度控制:设定可调范围:量程0-100℃ 为 30 一 90 ℃ 量程: 20 一 120 ℃ 为40 一 110℃ 标准设定值: Kl = 55 ℃ 、之= 80 ℃
开关动作误差:士 2 ℃
开关切换差: 5 士 2 ℃ (或按用户要求)
开关参数: AC3A250v 电寿命 20 x10000少次 WIN .
温包:尺寸¢14 ×150 :¢12 x50 二种 安装螺纹 M27 x2 。
安装和使用
内设定调整: 旋开表面压圈上的螺钉( 5 一 M3 ) ,打开表玻璃,旋转设定旋扭至所需的刻度值上,请勿转设定旋扭中间的螺钉。然后重新装上表玻璃及压圈将螺钉均匀拧紧。产品出厂时已校准 K 工设定温度为 55 ℃ , KZ 设定温度为 80 ℃ 。

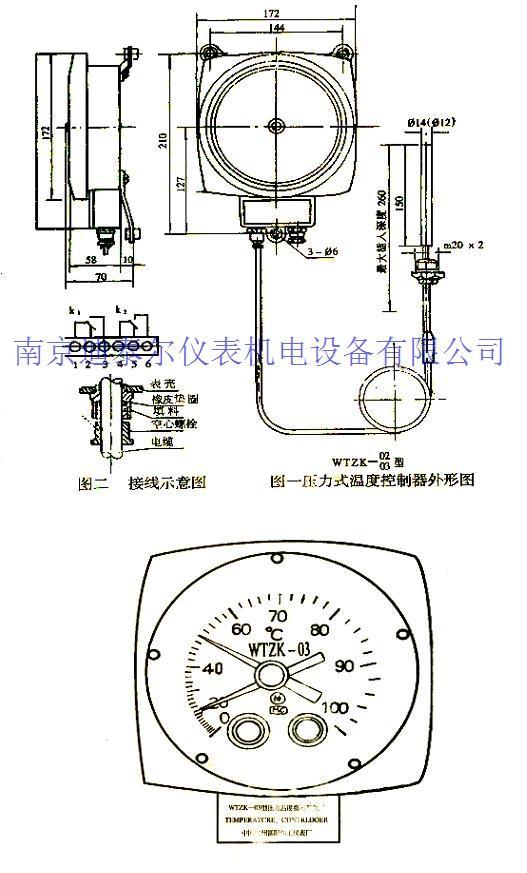

仪表安装: 仪表表头及温包应垂直安装,温包应尽量插人大深度。毛细管布线时弯曲半径不应小于 50MM ,每相隔 300MM 要有相应的固定。安装尺寸见图一。
接线: 如图所示,将电缆(¢ 11 . 5 )穿过空心螺栓,橡皮垫圈,打开接线盒盖(名牌)进行接线,然后放放填料(生料带或石棉线)旋紧空心螺栓。接线工作应在干燥天气迅速进行,以防潮气进入仪表内部。
高指针调整:旋转表玻璃中的旋扭,将高指示指针调到与指示指针重叠的位置上。
使用:使用前应查看产品出厂年月,若已超过二年期限应自行检定后方可投人使用
