WRK系列铠装热电偶

WRK系列铠装热电偶

一、概述

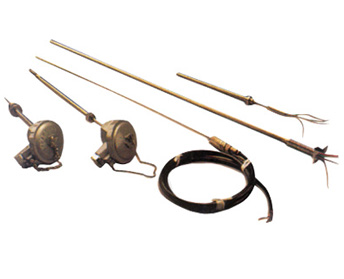

铠装热电偶具有能弯曲,耐高压,热响应时间快和坚固耐用等许多优点,它与可拆卸式热电偶一样作为测量温度的变送器,通常和显示仪表,记录仪表和电子调节器配套使用,同时,亦可以作为可拆卸式热电偶的感温元件。它可以直接测量各种生产过程中从 0 ~ 800 ℃范围内的液体,蒸汽和气体价质以及固体表面的温度。

二、工作原理和基本结构

铠装热电偶的工作原理和基本特性与普通热电偶相同。

铠装热电偶的结构原理是由导体、高绝缘氧化镁外套 1Cr18Ni9Ti 不锈钢保护管,以多次一体拉制而成。

铠装热电偶主要由接线盒、接线端子和铠装热电偶芯子组成基本结构,并配以各种固定装置组成。

铠装热电偶分露端式、绝缘式、接壳式三种:

1. 铠装热电偶材料结构形式

2. 测量端(热端)结构形式

3. 固定装置型式

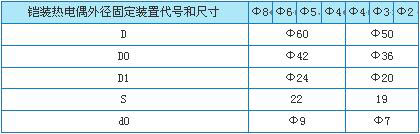

铠装热电偶固定装置有:固定卡套式,可动卡套式,固定法兰式,可动法兰式四种结构形式。

卡套螺纹接头:

WRK系列铠装热电偶

注 : 括号内的数字这档规格一般不予采用 , 如需要作特殊规格订货。

为了适应不同行业对固定法兰盘的焊接结构、尺寸不同的需要 , 用户可以根据实际情况特殊订货。

WRK系列铠装热电偶

注 : 愉的规格一般不予采用。仅用于特殊订货。

4. 铠装热电偶接线盒形式 :

铠装接线盒目前有简易式、防水式、手柄式、小接线盒式、接插式、补偿导线式多种结构型式。

三、主要技术参数

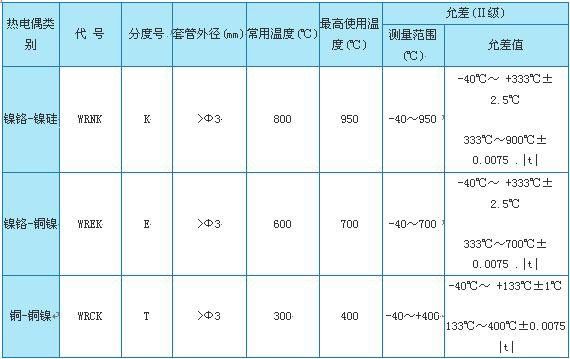

1. 测量范围和允差

WRK系列铠装热电偶

注 :(1) |t| 为被测温度的值

(2) 分度号为 T 的产品需要与公司协商订货

2. 铠装热电偶热响应时间

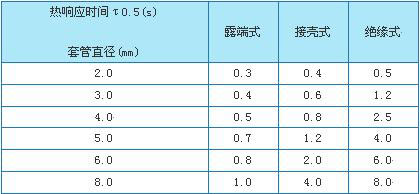

铠装热电偶热响应时间不大于下表的规定 :

WRK系列铠装热电偶

3. 绝缘电阻

当周围空气湿度为 15 ~ 35 ℃ , 相对湿度不大于 80% 时 , 绝缘型铠装热电偶的偶丝与外套管之间的绝缘电阻值应符合下表的规定 :

WRK系列铠装热电偶

4. 可挠度

铠装热电偶的可挠曲率半径不小于其外径的 5 倍。

5. 铠装热电偶的外径和名义长度标准规定格如下表 :

铠装热电偶外径 d(mm)

Ф 8

Ф 6

Ф 5

Ф 4

Ф 3

50

75

100

150

200

250

300

400

500

750

1000

50

75

100

150

200

250

300

400

500

750

1000

1250

1500

2000

75

100

150

200

250

300

400

500

750

1000

1250

1500

2000

2500

3000

4000

75

100

150

200

250

300

400

500

750

1000

1250

1500

2000

2500

3000

4000

5000

7500

10000

75

100

150

200

250

300

400

500

750

1000

1250

1500

2000

2500

3000

4000

5000

7500

10000

15000

注 :(1) 直径Ф 3mm 绝缘式铠装热电偶名义总长 L 不得大于 10000mm 。

(2) 直径Ф 2mm 铠装热电偶须和本公司协商订货。

四、型号规格

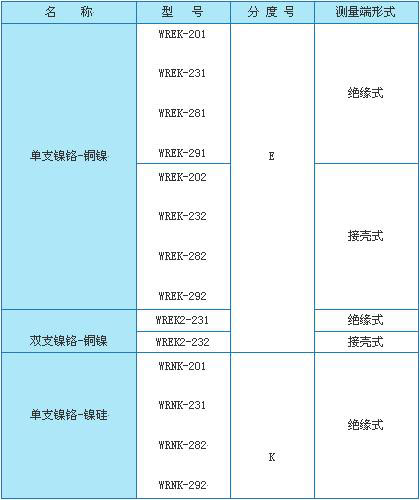

1. 无固定装置式铠装热电偶

WRK系列铠装热电偶

WRK系列铠装热电偶

注 : 套管外径 d(mm): Ф 2 、Ф 3 、Ф 4 、Ф 5 、Ф 6 、Ф 8 。

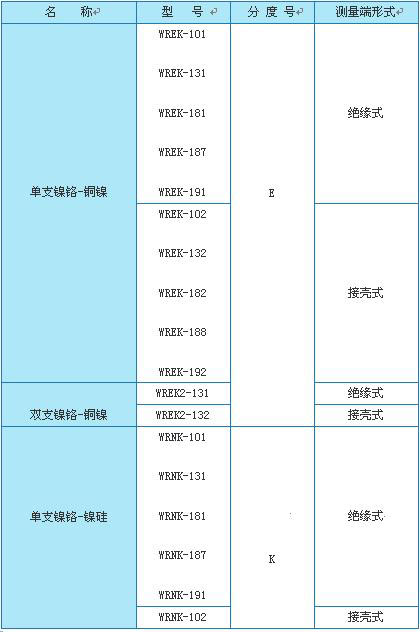

2. 固定卡套螺纹装置式铠装热电偶

WRK系列铠装热电偶

WRK系列铠装热电偶

注 : 套管外径 d(mm): Ф 2 、Ф 3 、Ф 4 、Ф 5 、Ф 6 、Ф 8 。

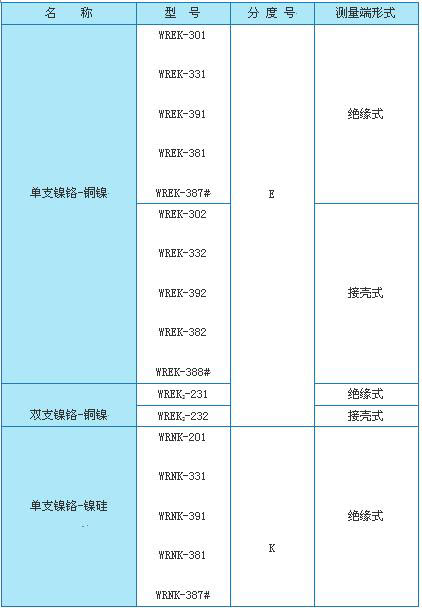

3 . 可动卡套螺纹装置式铠装热电偶

WRK系列铠装热电偶

WRK系列铠装热电偶

注 : 套管外径 d(mm): Ф 2 、Ф 3 、Ф 4 、Ф 5 、Ф 6 、Ф 8 。

(2)"#": 型号 387 与 388 套管径为Ф 3 、Ф 4mm 。

4. 固定卡套法兰装置式铠装热电偶

WRK系列铠装热电偶

WRK系列铠装热电偶

5. 可动卡套法兰装置式铠装热电偶

名 称

型 号

分 度 号

测量端形式

单支镍铬 - 铜镍

WREK-501

WREK-531

WREK-581

WREK-591

E

绝缘式

WREK-502

WREK-532

WREK-582

WREK-592

接壳式

双支镍铬 - 铜镍

WREK 2 -531

绝缘式

WREK 2 -532

接壳式

单支镍铬 - 镍硅

WRNK-501

WRNK-531

WRNK-582

WRNK-592

K

绝缘式

WRNK-502

WRNK-532

WRNK-582

WRNK-592

接壳式

双支镍铬 - 镍硅

WREK 2 -531

绝缘式

WREK 2 -532

接壳式

单支铜 - 铜镍

WRCK-501

WRCK-531

WRCK-581

WRCK-591

T

绝缘式

WRCK-502

WRCK-532

WRCK-582

WRCK-592

接壳式

双支铜 - 铜镍

WREK 2 -531

绝缘式

WREK 2 -532

接壳式

注 : 套管外径 d(mm): Ф 2 、Ф 3 、Ф 4 、Ф 5 、Ф 6 、Ф 8 。

6. 无固定装置多对式铠装元件热电偶

名 称

型 号

分 度 号

测量端形式

镍铬-康铜多对式铠装元件热电偶

WREK-1313

WREK-1314

WREK-1315

WREK-1316

E

绝缘式

WREK-1323

WREK-1324

WREK-1325

WREK-1326

接壳式

镍铬-镍硅多对式铠装热电偶元件

WRNK-1313

WRNK-1314

WRNK-1315

WRNK-1316

K

绝缘式

WRNK-1323

WRNK-1324

WRNK-1325

WRNK-1326

接壳式

注:( 1 )多对式铠装元件外径Ф 3 、Ф 3mm 二种。

( 2 )多对式热电偶分三对、四对、五对、六对四种规格。
