电接点压力表说明书下载

电接点压力表适用于测量对铜合金无腐蚀、无爆炸危险、非结晶的各种液体、气体等介质的压力。仪表经与相应的电气器件配套使用,可达到对被测压力系统实现预先设定的大或小压力值的双位自动控制和发信(报警)的目的。

仪表具有测量控制功能,可任意设定上、下控制压力值,动作稳定可靠,在石油、化工、电站、冶金等工业企业及机电设备上广泛配套使用。

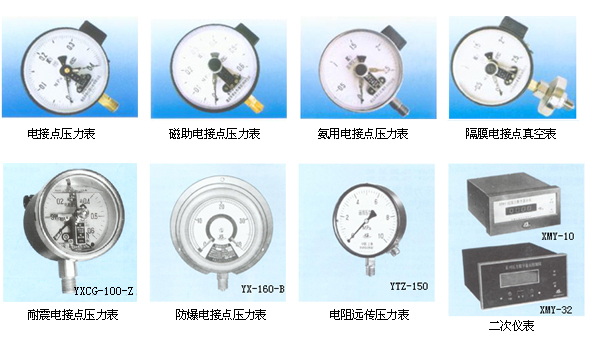

本公司生产的电接点系列包括括磁助电接点、耐震电接点、不锈钢电接点、隔膜电接点、氨用电接点等,可全面满足使用条件的要求。

主要技术参数
  • 精确度:1.6级,2.5级
  • 触电功率:YXC磁助式为1A、10VA, YX 直接作用式为0.7A、30VA
  • 高工作电压:AC380V 、DC220V
  • 控制方式:上、下限、双上限、双下限等控制形势。
  • 使用环境:-40℃~70℃,相对湿度不大于85%

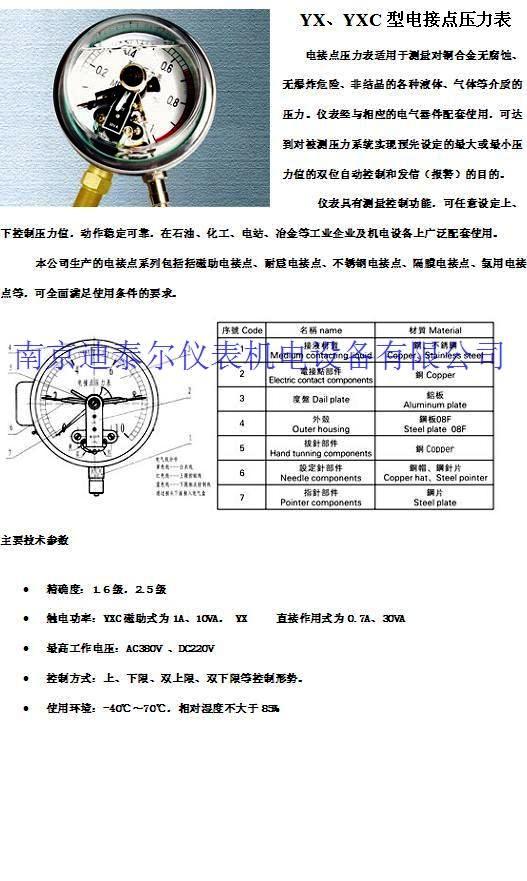

结构原理 仪表由测量系统、指示装置、电接点装置、外壳、调节装置及接线盒等组成。 当被测压力作用于弹簧管时,其末端产生相应的弹性变形——位移,经传动机构放大后,由指示装置在度盘上指示出来。同时指针带动电接点装置的活动触点与设定指针上的触头(上限或下限)相接触的瞬时,致使控制系统接通或断开电路,以达到自动控制和发信报警的目的。

在电接点装置上装有可调节的磁钢,可以增加接点吸力,加快接触动作,从而使触点接触可靠,消除电弧,能有效地避免仪表由于工作环境振动或介质压力脉动造成触点的频繁关断。所以该仪表具有动作可靠、使用寿命长、触点开关功率较大等优点。

电接点压力表适用于测量对铜和铜合金物腐蚀作用的气体、液体介质的正负压力,同时可直接用于压力控制和控制发讯。

名 称 型 号 公称直径(mm) 接头螺丝 精度等级 测量范围(MPa) 环境温度(℃)





YX-100A YZX-100A
ZX-100A
φ100 M20x1.5 1.6 0-0.1~100
-0.1-0~2.4
-40~+70
YX-150A YZX-150A
ZX-150A
φ150
YX-150C YZX-150C
ZX-150C
φ150
YX-150D YZX-150D
ZX-150D
φ150
