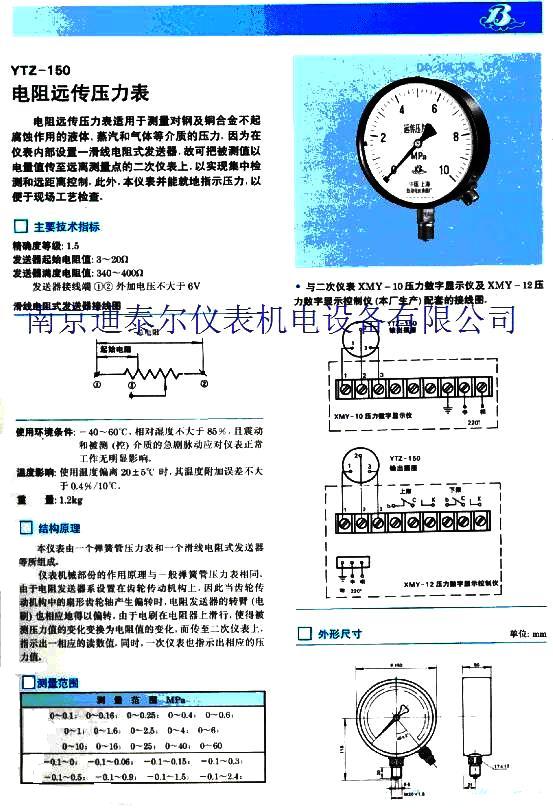

YTZ型电阻远传压力表说明书下载

远传压力表适用于测量对钢及铜合金不起腐蚀作用的流体,气体和蒸汽的压力。电阻信号输出传至二次仪表上,可以实现现场就地指示压力以便于现场工艺检查,还可以实现远距离集中控制和调节。

不锈钢电阻远传压力表的导压系统及外壳均采用了不锈钢材料,有较强的耐腐蚀性能,适用于对耐蚀性能有较高要求的场合。

在不锈钢电阻远传压力表内充灌阻尼液及加装缓冲装置,成为不锈钢耐震电阻远传压力表。适用于工作环境有较强震动的场合。

结构原理 本仪表由一个弹簧管压力表(为一次仪表)和一个滑线电阻式发送器等组成。 一次仪表的作用原理与一般弹簧管压力表相同。由于电阻发送器系设置在齿轮传动机构上,因此当齿轮传动机构中的扇形齿轮轴产生偏转时,电阻发送器的转臂(电刷)也相应的地偏转。由于电刷在电阻器上滑行,使得被测压力值的变化变换为电阻值的变化,传到二次仪表上指示出与一次仪表相应的压力值。

远传压力表适用于测量对铜和铜合金物无腐蚀作用的液体、蒸汽和气体等介质的正负压力,同时又能将被测压力转换为电阻值传至二次仪表上,以现实集中检测和远距离控制。

名 称 型 号 公称直径(mm) 接头螺丝 精度等级 测量范围(MPa) 环境温度(℃)
远传压力表 YTZ-150
YZTZ-150
ZTZ-150
φ150 M20x1.5 1.6 0-0.1~100
-0.1-0~2.4
-40~+70

主要技术参数

  1. 精确度:1.6级
  2. 发送器起始电阻值:3~20Ω
  3. 发送器满度电阻:340Ω~400Ω
  4. 发送器接线端①③外加电压不大于6V
  5. 使用环境条件:-40~+60℃,相对湿度不大于85%,且震动和被测介质的急剧脉动应对仪表正常工作无明显影响。
  6. 温度影响:使用温度偏离20±5℃时,其温度附加误差不大于0.4%/10℃。
