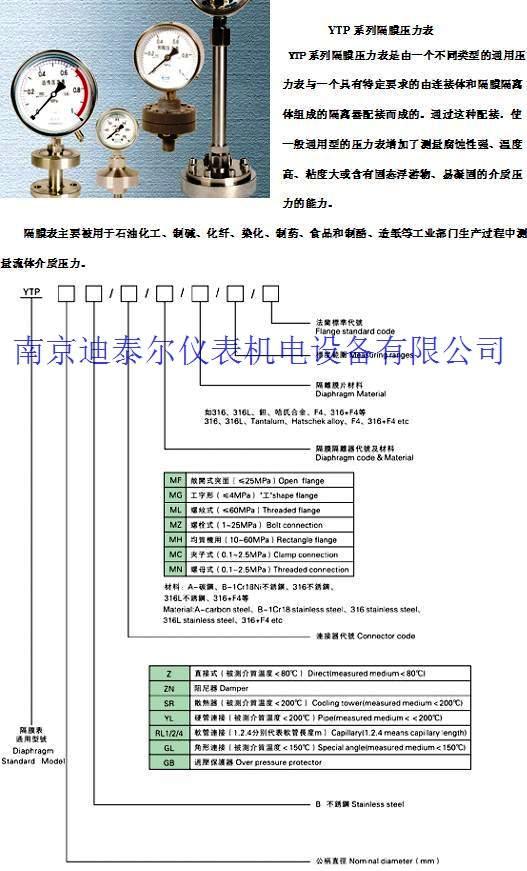

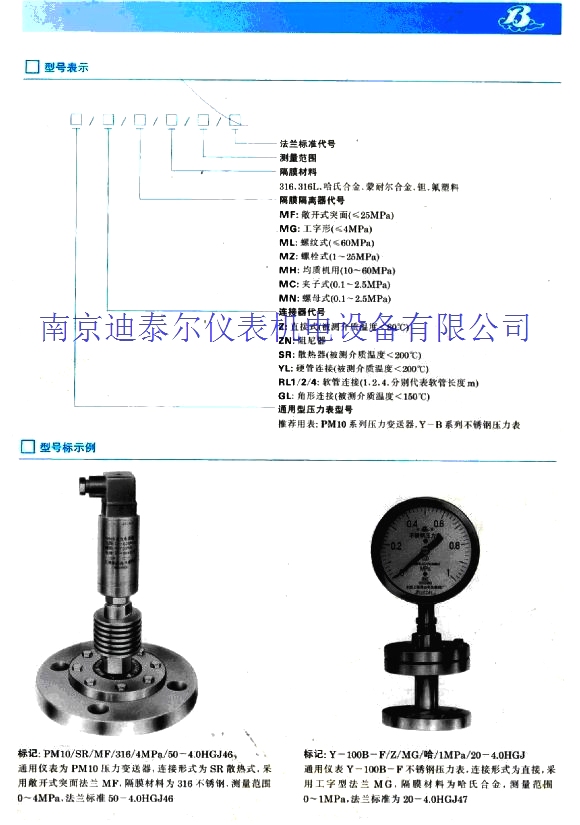

YTP系列隔膜压力表说明书下载

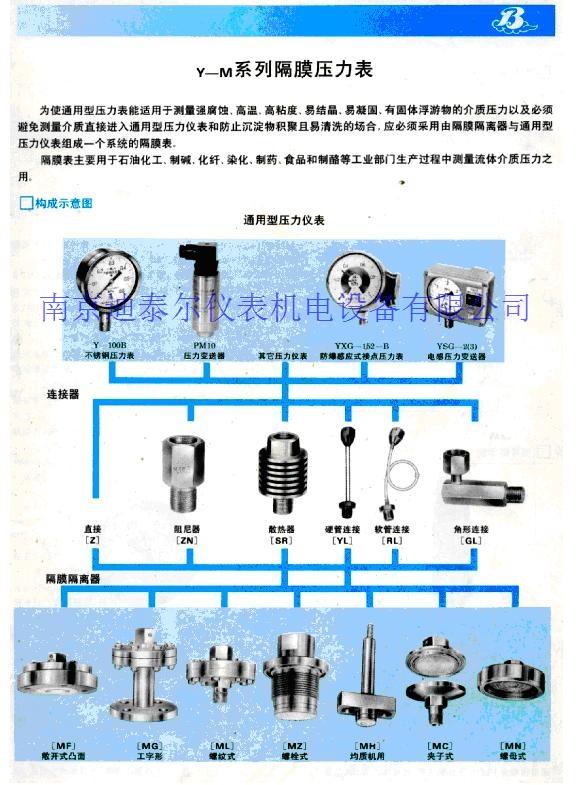

YTP系列隔膜压力表是由一个不同类型的通用压力表与一个具有特定要求的由连接体和隔膜隔离体组成的隔离器配接而成的。通过这种配接,使一般通用型的压力表增加了测量腐蚀性强、温度高、粘度大或含有固态浮游物、易凝固的介质压力的能力。

隔膜表主要被用于石油化工、制碱、化纤、染化、制药、食品和制酷、造纸等工业部门生产过程中测量流体介质压力。

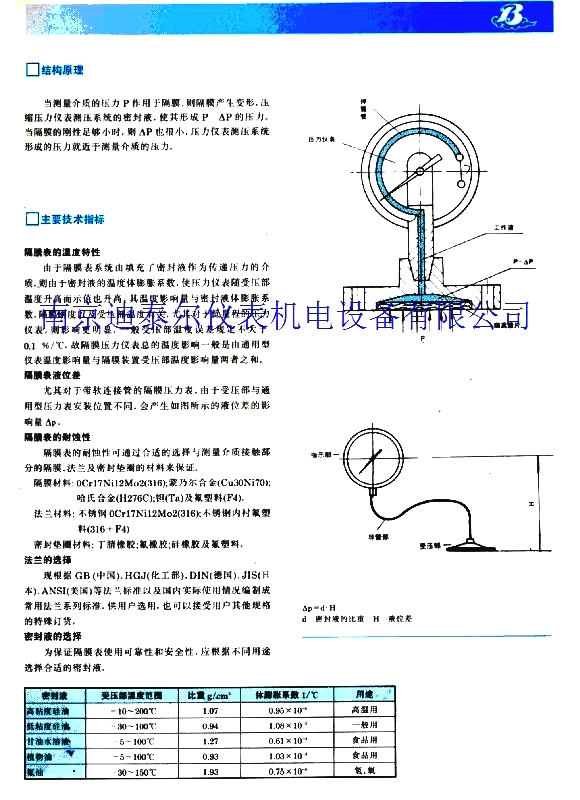

结构原理

当测量介质的压力P作用于隔膜,则隔膜产生变形,压缩压力仪表测压系统的密封液,使其形成P-△P的压力。当隔膜的刚性足够小时,则△P也很小,压力仪表测压系统形成的压力就近于测量介质的压力。

主要技术参数

1.隔膜表的温度特性

由于隔膜表系统填充了密封液作为传递压力的介质,则由于密封液的温度体膨胀系数,使压力仪表随受压部温度升高而示值也升高,其温度影响量与密封液体膨胀系数、隔膜刚度以及受压部温度误差规定不大于0.1%/℃。故隔膜压力仪表总的温度影响一般是由通用型仪表温度影响量与隔膜装置受压部温度影响量两者之和。

2.隔膜表液位差

尤其对于带软连接管的隔膜压力表,由于受压部与通用型压力表安装位置不同,会产生如图所示的液位差的影响量△P。

3.隔膜表的耐蚀性

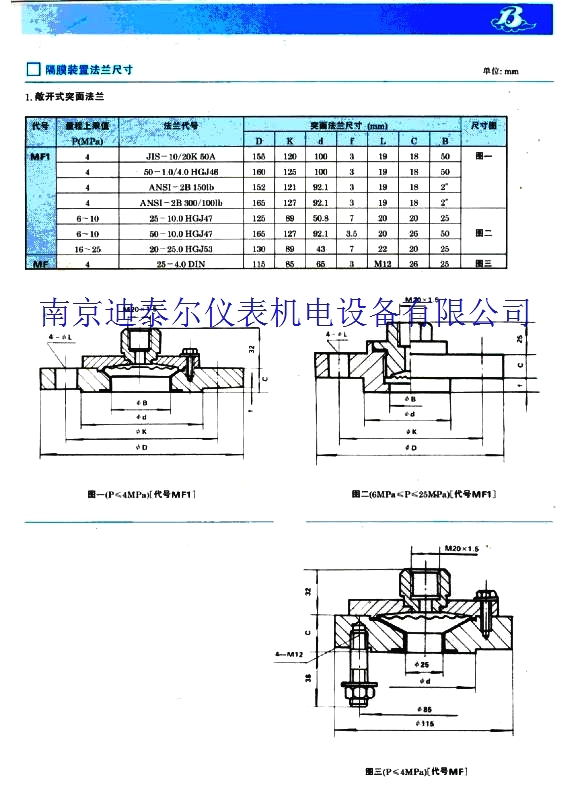

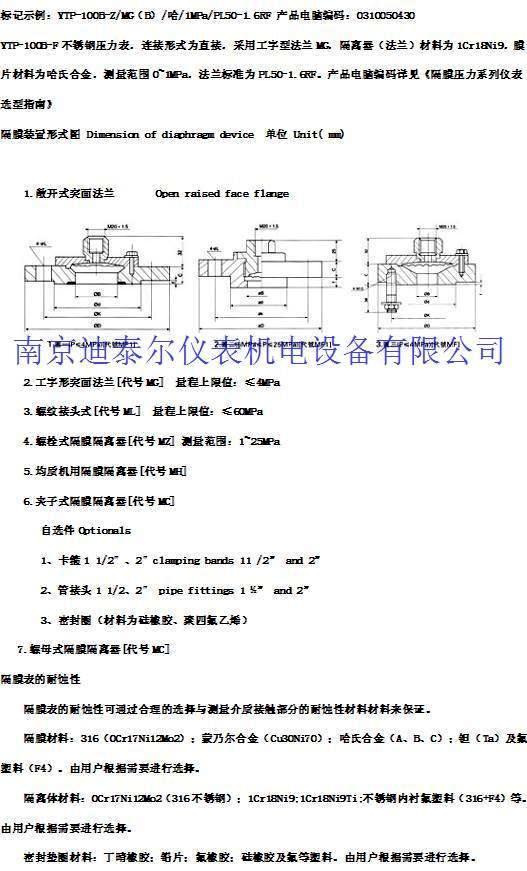

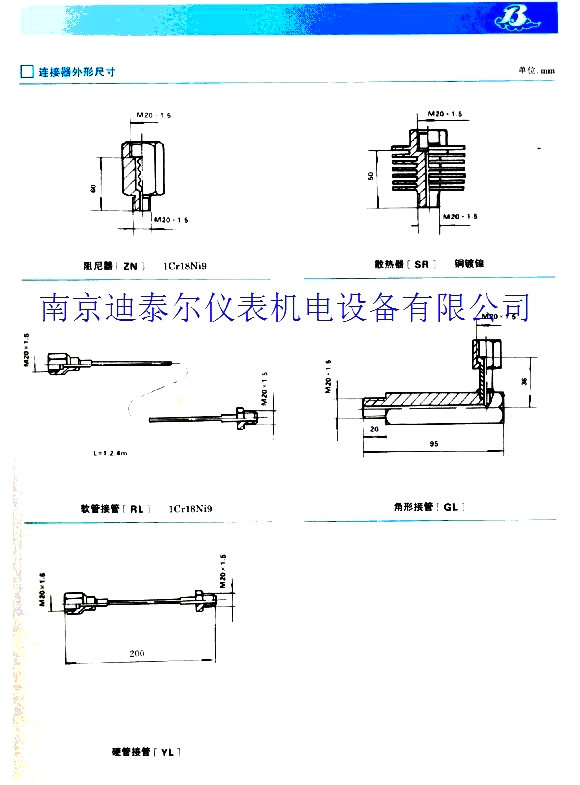

隔膜表的耐蚀性可通过合理的选择与测量介质接触部分的耐蚀性材料材料来保证。 隔膜材料:316(0Cr17Ni12Mo2);蒙乃尔合金(Cu30Ni70);哈氏合金(A、B、C);钽(Ta)及氟塑料(F4)。由用户根据需要进行选择。 隔离体材料:0Cr17Ni12Mo2(316不锈钢);1Cr18Ni9;1Cr18Ni9Ti;不锈钢内衬氟塑料(316+F4)等。由用户根据需要进行选择。 密封垫圈材料:丁晴橡胶;铅片;氟橡胶;硅橡胶及氟等塑料。由用户根据需要进行选择。 4.法兰的选择 目前我国有GB/T(国标)、JB/T(部标)、HG(化工部)三个法兰标准,DIN(德国)、JIS(日本)、ANSI(美国)等法兰标准以编入上述三个标准之中。用户可对法兰标准进行选择,也可以接受用户其它规格的特殊订货。 隔膜装置形式图 Dimension of diaphragm device 单位 Unit( mm) 1.敞开式突面法兰 Open raised face flange

根据客户要求加工法兰(注明螺纹尺寸、法兰标准或提供加工图纸)

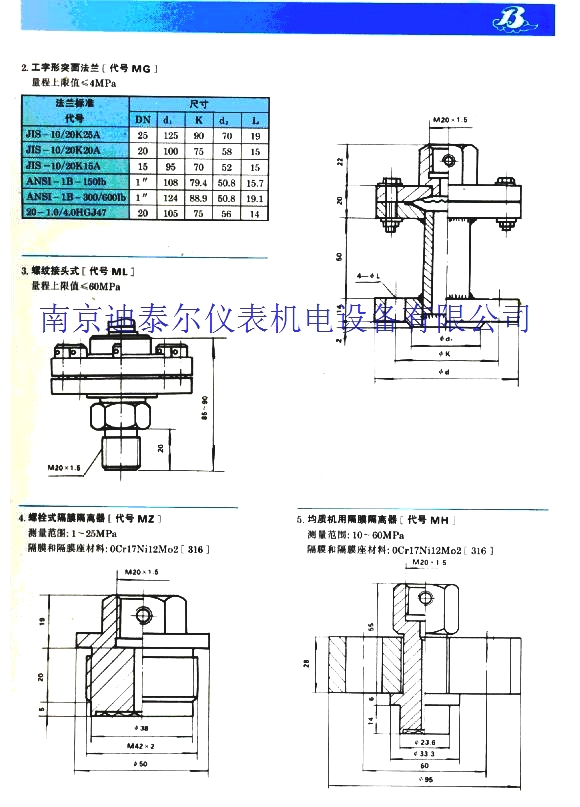

2.工字形突面法兰[代号MG]

工-shaped raised face flange [code name: MG] 量程上限值:≤4MPa

根据客户要求加工法兰(注明螺纹尺寸、法兰标准或提供加工图纸)

3.螺纹接头式[代号ML]

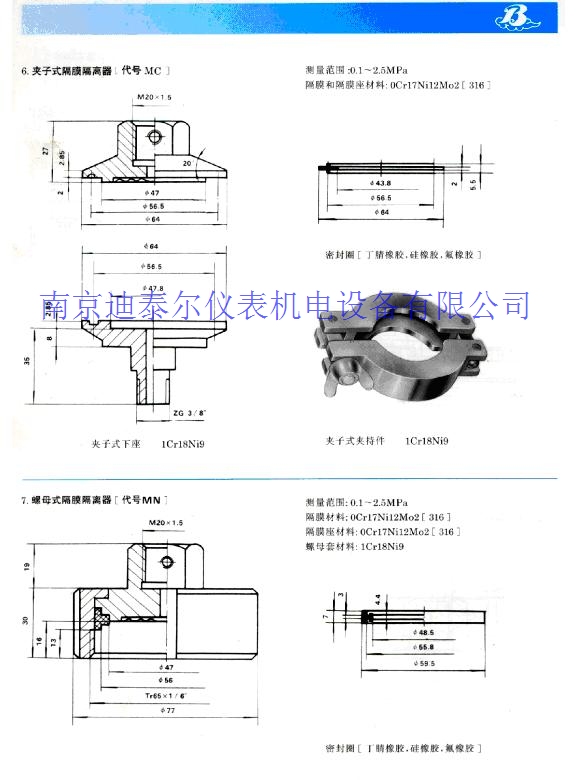

Thread connector [code name ML] 量程上限值:≤60MPa Upper limit value of measuring range: ≤60MPa 4.螺栓式隔膜隔离器[代号MZ] Bolt diaphragm isolator [code name MZ]] 测量范围:1~25MPa Measuring range: 1~25MPa Material for diaphragm and diaphragm base: 0Cr17Ni12Mo2[316] 5.均质机用隔膜隔离器[代号MH] Diaphragm isolator for machine use with well-proportioned medium [coded with MH] 6.夹子式隔膜隔离器[代号MC] Clipper type diaphragm isolator [coded with MH] 自选件Optionals 1、卡箍1 1/2″、2″clamping bands 11 /2” and 2” 2、管接头1 1/2、2″ pipe fittings 1 ?” and 2” 3、密封圈(材料为硅橡胶、聚四氟乙烯) sealing ring (made of materials such as silicone rubber and polytetrafluoroethylene) 7.螺母式隔膜隔离器[代号MC]

Nut type diaphragm isolator [coded with MC]

隔膜耐蚀压力表适用于测量大粘度、易结晶、易凝固的液体及腐蚀性介质的正负压力。

技术参数 TECHNOLOGY DATA
名称
NAME
螺纹连接式
Threaded
Connection
敞开法兰式
Direct
Mounting Flange
工字法兰式
"I"Flanged connection
角形法兰式
Angle-shaped
Flange Connection
型号
MODEL
100
Y-  ML
150
100
YTP-  MF
150
100
YTP-  MG
150
100
YTP-  GL
150
公称直径(mm)
NOMINAL DIAMETER
φ100;φ150
接头螺纹
CONNECTION THREAD
M20X1.5
精度等级
PRECISION GRADE
1.6
测量范围(MPa)
MEASURING RANGE
0-0.1 ~ 10
环境温度(℃)
ENVIROMENT
TEMPERATURE
-30 ~ +60

外形尺寸 OVERALL DIMENSIONS(mm)
型号
MODEL
D d D1 D2 H d0 h M
100
YTP-  ML
150
φ118 25 M20x1.5
100
YTP-  MG
150
φ120 φ90 φ69 16 φ14 2
100
YTP-  MF
150
φ140 φ110 φ88 φ80 16 φ14 2
100
YTP-  GL
150
φ140 φ110 φ68 φ60 16 φ18 2
