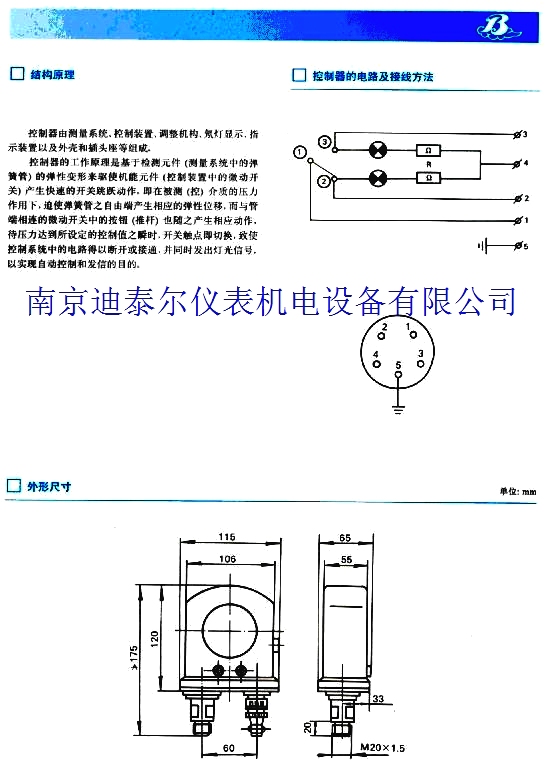

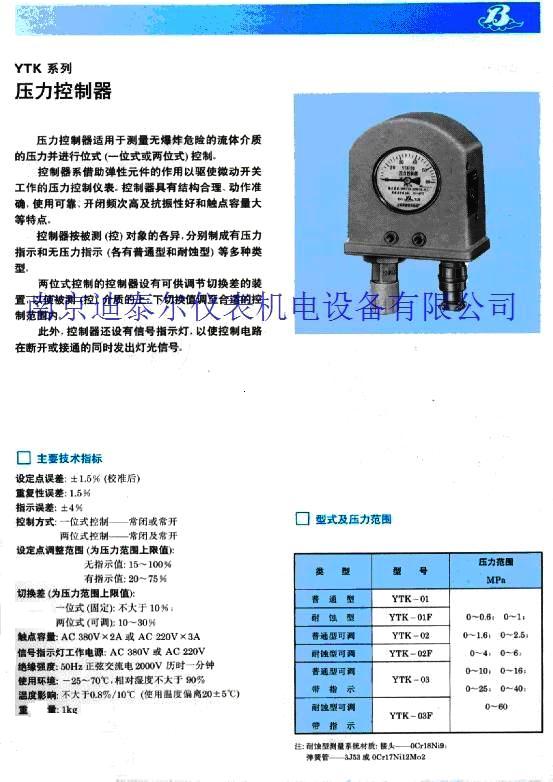

YTK系列压力控制器适用于对无爆炸危险的非结晶和非凝固介质的压力进行位式控制,同时发出灯光信号,并按被测对象的各异,分别制成有压力指示和无压力指示等多种类型。 结构原理 控制器由测量系统,控制装置,调整机构、氖灯显示,指示装置以及外壳和插头座等组成。

控制器的工作原理是基于检测元件(测量系统中的弹簧管)的弹性变形来驱使机能元件(控制装置中的微动开关)产生快速的开关跳跃动作。即在被测(控)介质的压力作用下,迫使弹簧管之末端产生相应的弹性位移,而与管端相连的微动开关中的按钮(推杆)也随之产生相应动作,待压力达到所设定的控制值之瞬时,开关触点即切换,致使控制系统中的电路予以断开或接通,并同时发出灯光信号,以实现自动控制和发信号的目的。

YTK-04型系列产品适用于化工、冶金、炼油、电力工业以及各种液压自动控制系统,对无爆炸危险的腐蚀性或非腐蚀气体或流体介质的压力进行位式控制,并装有调节装置,可对设定点进行调节,当控制压力达到设定范围时,发出开、闭信号,达到报警,控制等目的。


主要技术参数

  • 设定点误差:±2.5%(校准后1%以内)
  • 指示误差:±4%
  • 重复性误差:1.5%
  • 控制误差:±2.5%控制方式:一位式控制—常闭或常开
    两位式控制—常闭及常开
  • 设定点调整范围(为压力范围上限值):
    无指示值:15~100%
    有指示值:20~75%
  • 切换差(为压力范围上限值):
    一位式(固定):不大于10%
    两位式(可调):10~30%
  • 触点容量:AC380V×2A或
    AC220V×3A
  • 信号指示灯工作电源:AC380V或
    AC220V
  • 绝缘强度:50Hz正弦交流电2000V,绝缘电阻>20ΜΩ,历时一分钟不出现飞弧击穿现象。
  • 使用环境:-25℃~70℃,相对湿度不大于85%
  • 温度影响:不大于0.4%/10℃
  • YTK-04主要技术参数
    • 精确度:指示1.5级, 控制设定预调3级、调定1级
    • 触电容量:AC380V×2A或AC220V×3A
    • 接点数:1组或2组
    • 绝缘强度:50Hz正弦交流电2000V,绝缘电阻>20ΜΩ,历时一分钟不出现飞弧击穿现象。
    • 环境条件:-25℃~70℃,相对湿度不大于85%
